二、搭建基础DMC集群(内网环境)

Kinger2026/7/23大约 6 分钟

你需要配置的是一台双网卡防火墙 / 路由器服务器（WAN 口连外网、LAN 口连 DMZ 区），核心目标是实现「DMZ 区服务器上网（SNAT）」「外网访问内网 Web / 堡垒机（DNAT）」「限制 SSH 访问（TCP Wrappers）」，我结合你现有的集群环境（DMZ 网段 192.168.203.0/24、web1/web2/nfs-server 堡垒机），整理出分步、可落地、适配你集群的完整配置流程，每一步都标注关键注意事项，确保和你的 Web/NFS/DNS 集群无缝配合

一、给防火墙机器添加一块网卡

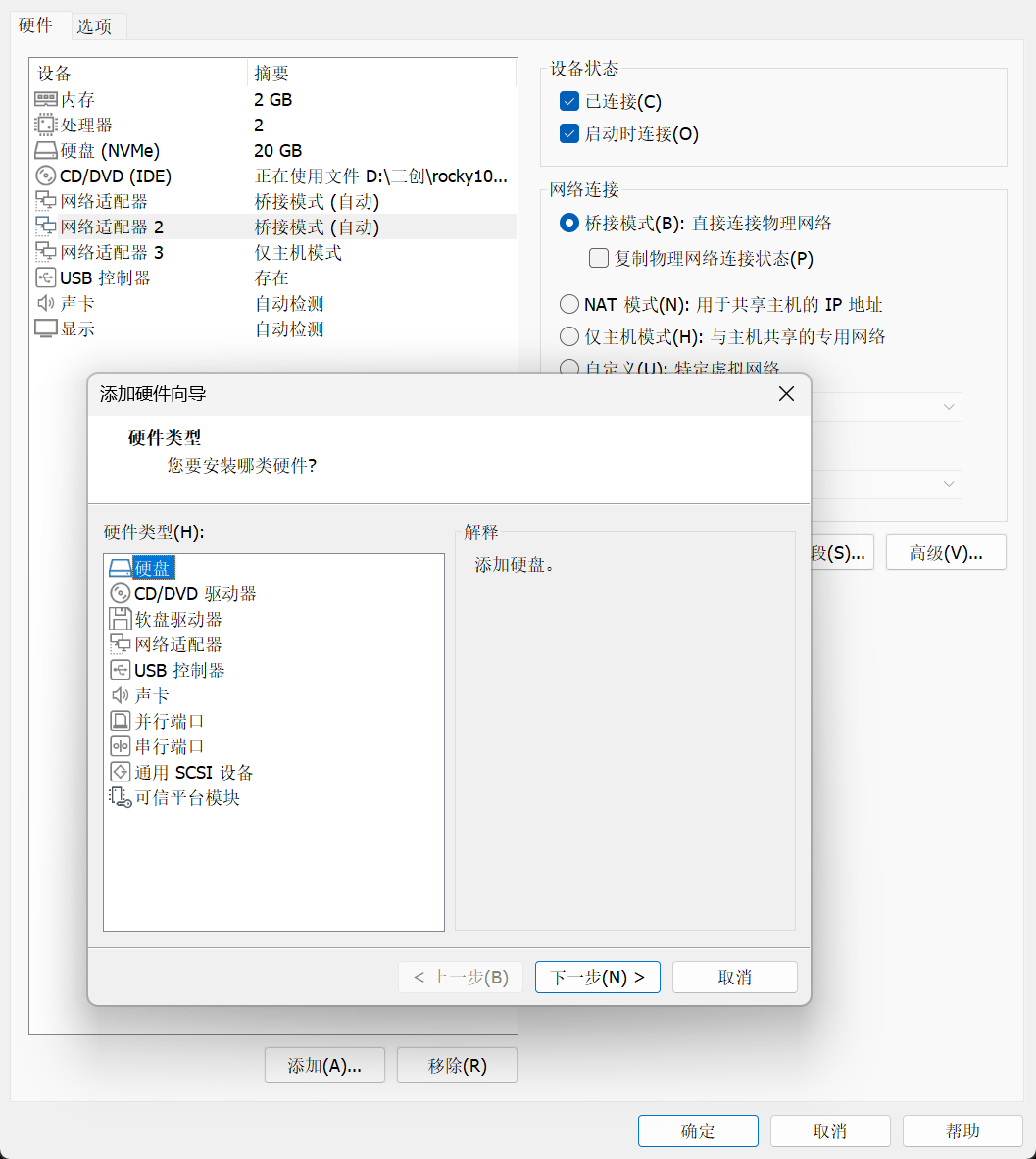

1.打开虚拟机设置，点击添加网络适配器

2.设置网卡模式

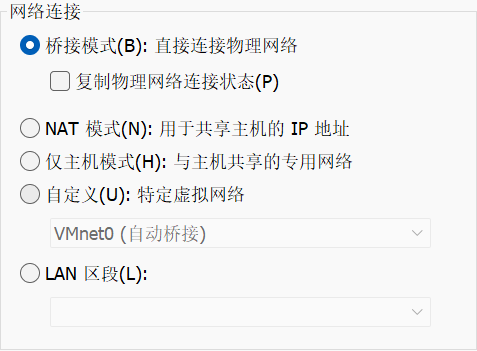

一块设置桥接模式作为WAN口

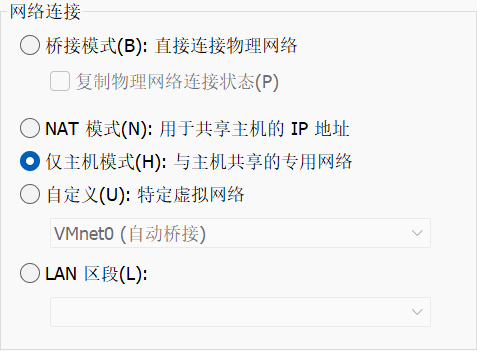

一块设置仅主机模式作为LAN口

打开防火墙虚拟机

1.查看虚拟机ip，并连接xshell

ip add

2.设置静态IP

nmcli 命令行

nmcli con mod "ens160" \
ipv4.method manual \
ipv4.addresses "192.168.1.8/24" \
ipv4.gateway "192.168.1.1" \

手动编辑 nmconnection 配置文件****编辑 NetworkManager 配置文件

vim /etc/NetworkManager/system-connections/ens160.nmconnection

修改 [ipv4] 段内容（保留其他段，仅改 ipv4 部分）

[ipv4]
method=manual # 手动模式（静态）
addresses1=192.168.1.8/24,192.168.1.1 # IP/掩码,网关
ignore-auto-dns=true

修复文件权限

chmod 600 /etc/NetworkManager/system-connections/ens160.nmconnection

重启连接使配置生效

nmcli c reload
nmcli c up ens160
nmcli c up ens224

如果xshell出现断连，去VMware中禁用再重启一下网卡

nmcli d up ens160
nmcli d up ens224

可能会存在的问题

网络设备中文问题

网卡名是中文导致找不到你添加的网卡进入/etc/NetworkManager/system-connections/查看有几个网卡的配置文件

[root@localhost ~]# cd /etc/NetworkManager/system-connections/
[root@localhost system-connections]# ls
ens160.nmconnection

实际上你有不只有一个nmcli connection show查看网络设备

[root@localhost system-connections]#  nmcli connection show
NAME        UUID                                  TYPE      DEVICE
ens160      d33dec02-4b3c-3053-82f2-acc4ea253510  ethernet  ens160
有线连接 1  51054532-8ba0-3cd2-9194-a6c1a6bb8f90  ethernet  ens224
有线连接 2  c1c09e1f-8e3e-37e2-b87a-122970464b26  ethernet  ens256
lo          84b5497b-6232-489d-8728-d3034cdfcd63  loopback  lo

修改网络设备名称

[root@localhost system-connections]# nmcli connection modify "有线连接 1" connection.id ens224
[root@localhost system-connections]# nmcli connection modify "有线连接 2" connection.id ens256

配置SNAT和DNAT

配置堡垒机，web1，web2的ip地址为静态（注意DMZ中的机器网卡模式都是仅主机模式）

修改堡垒机ip地址为静态ip，配置网关到防火墙的LAN口

堡垒机

nmcli con mod "ens160" \
ipv4.method manual \
ipv4.addresses "192.168.31.136/24" \
ipv4.gateway "192.168.31.135" \
ipv4.dns= "114.114.114.114"

web1

nmcli con mod "ens160" \
ipv4.method manual \
ipv4.addresses "192.168.31.130/24" \
ipv4.gateway "192.168.31.135" \
ipv4.dns= "114.114.114.114"

web2

nmcli con mod "ens160" \
ipv4.method manual \
ipv4.addresses "192.168.31.131/24" \
ipv4.gateway "192.168.31.135" \
ipv4.dns= "114.114.114.114"

分别测试他们内网能不能ping通网关

一、SNAT（Source NAT，源网络地址转换）

核心作用

修改数据包的源 IP 地址（偶尔也改源端口），让内网私有 IP的设备，通过公网 IP 与外网通信，是内网设备访问外网的 “必经转换”。

工作原理

内网设备（如 192.168.1.100）向外网发送数据包，源 IP 是私有 IP，目的 IP 是外网公网 IP；
数据包到达 NAT 网关（路由器 / 防火墙 / 服务器），网关通过 SNAT 将源 IP 替换为网关的公网 IP（如 202.103.0.1），并记录 “内网 IP: 端口 ↔ 公网 IP: 端口” 的映射关系；
外网服务器收到数据包，仅能看到网关的公网 IP，回复的数据包将发送到该公网 IP；
网关收到回复，通过之前的映射关系，反向找到对应的内网设备，将数据包转发过去。

核心特征

单向访问：仅支持内网→外网，外网无法主动访问内网；
地址复用：多个内网设备可共享同一个公网 IP访问外网（通过端口区分不同设备），这是解决 IPv4 地址枯竭的关键；
隐藏内网：外网无法获取内网设备的真实 IP，提升内网安全性。

外网设备（如公网 IP101.37.0.2）向内网网关的公网 IP（202.103.0.1）发送数据包，目的 IP 是网关公网 IP，目的端口可指定（如 80、443）；
数据包到达 NAT 网关，网关通过 DNAT 将目的 IP 替换为内网目标设备的私有 IP（如 192.168.1.20，内网 web 服务器），若为端口映射，同时替换目的端口；
内网目标设备收到数据包，处理后将回复发送给网关；
网关将回复的源 IP 换回自身公网 IP，转发给外网设备。

核心特征

反向访问：支持外网→内网，是外网访问内网服务的唯一方式（因内网私有 IP 无法被外网路由）；
精准映射：可将 “公网 IP: 端口” 精准映射到 “内网 IP: 端口”，实现多内网服务共享一个公网 IP；
端口转发：DNAT 最常用的形式是端口映射（如将公网 IP 的 80 端口映射到内网 192.168.1.20 的 80 端口，外网访问公网 80 即访问内网 web 服务器）。

再防火墙机器上配置DNAT和SNAT

编写一键部署脚本

vi init.sh

一键配置脚本

#!/bin/bash
# 一键配置 SNAT/DNAT 脚本（补充关键项，不修改原有规则逻辑）

# 0. 检查是否为 root 用户（非 root 无权限操作 iptables）
if [ $UID -ne 0 ]; then
    echo "错误：请使用 root 用户执行此脚本！"
    exit 1
fi

# 1. 开启路由转发
echo 1 > /proc/sys/net/ipv4/ip_forward
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p > /dev/null 2>&1

# 2. 清空规则
iptables -F
iptables -t nat -F

# 3. 配置 SNAT（内网流量伪装成外网 IP 访问外网）
iptables -t nat -A POSTROUTING -s 192.168.31.0/24 -o ens160   -j MASQUERADE
iptables -t nat -A POSTROUTING -s 192.168.31.0/24 -o ens224   -j MASQUERADE

# 4. 配置 DNAT（端口转发，发布两个 VIP 提供 Web 服务）
iptables -t nat -A PREROUTING -d 192.168.1.8 -i ens160 -p tcp --dport 80 -j DNAT --to-destination 192.168.31.130
iptables -t nat -A PREROUTING -d 192.168.1.8 -i ens160 -p tcp --dport 80 -j DNAT --to-destination 192.168.31.131

# 5. 配置堡垒机端口转发（2233 → 堡垒机 22 端口）
iptables -t nat -A PREROUTING -d 192.168.1.8 -i ens160 -p tcp --dport 2233 -j DNAT --to-destination 192.168.31.136:22

# 6. 保存 iptables 规则（重启后生效，适配 CentOS/Ubuntu 主流系统）
if command -v iptables-save >/dev/null 2>&1; then
    # CentOS/RHEL
    iptables-save > /etc/sysconfig/iptables
    # Ubuntu/Debian
    iptables-save > /etc/iptables/rules.v4
    echo "规则已保存，重启后生效！"
else
    echo "提示：未找到 iptables-save 命令，需手动保存规则"
fi

echo "SNAT/DNAT 规则配置完成！"
