在探讨了你那份包含 depth_head.csv（深度图）和 head_hands_sixdof2.csv（位姿）的 ITW 机器人数据集后，你现在问到的 TSDF（Truncated Signed Distance Function，截断符号距离函数），正是把这些冰冷的深度传感器数据，转化为物理引擎能够理解的“真实 3D 世界”的终极炼金术。
简单来说：TSDF 是一种将多角度拍摄的“带噪声的 3D 点云”，融合并重构成“完美、平滑、不漏水的 3D 物理实体模型（Mesh）”的底层数据结构算法。
它是目前机器人 SLAM（同步定位与建图）、KinectFusion 以及 3D 场景重建的绝对基石。
为了让你从架构师的视角瞬间看透它的底层逻辑，我为你搭建了这个 “TSDF 3D 表面重构剖析仪”。你可以把屏幕想象成机器人眼中的 2D 空间切片，看看它是如何一步步从“噪声”推导出“物理实体”的：
💡 架构师视角的深度解剖：为什么需要 TSDF？

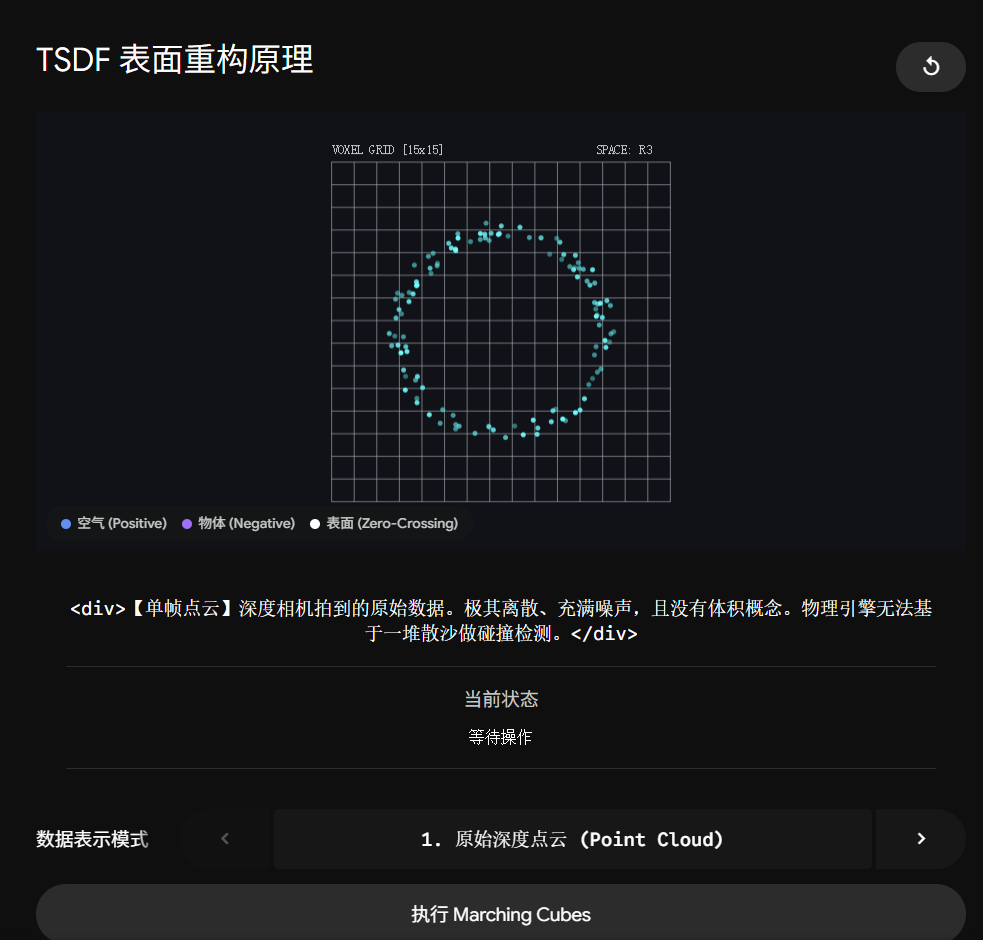

你可能会问：我手里已经有深度相机拍出来的点云（Point Cloud）了，直接把点云塞给机器人不行吗？
不行。在真实的物理交互（比如开挂锁）中，点云有三个致命的缺陷，而 TSDF 完美解决了它们：
1. 消除高频噪声（时序融合）
- 痛点： 深度相机（基于红外结构光或 dToF）是有极限的。因为材质反光或者手部遮挡，每一帧的点云都在剧烈抖动、闪烁（Flickering）。
- TSDF 的降维打击： TSDF 是一个累加融合（Fusion）的过程。当你拿着相机围绕桌子转时，系统会把第 1 帧、第 2 帧……第 100 帧的深度信息，利用你提供的
head_hands_sixdof2.csv（相机位姿），全部映射到同一个 TSDF 空间矩阵里做加权平均。那些随机闪烁的噪声会被平均掉，最终沉淀出一个极度稳定的 3D 轮廓。
2. 从“散沙”到“物理刚体”（水密性表面）
- 痛点： 点云就像一盘散沙，点与点之间是有空隙的。如果你把一堆点云导入 Isaac Lab（物理引擎），机器狗的腿踩上去，会直接穿模掉进虚空，因为物理引擎不知道哪边是“里面”，哪边是“外面”。

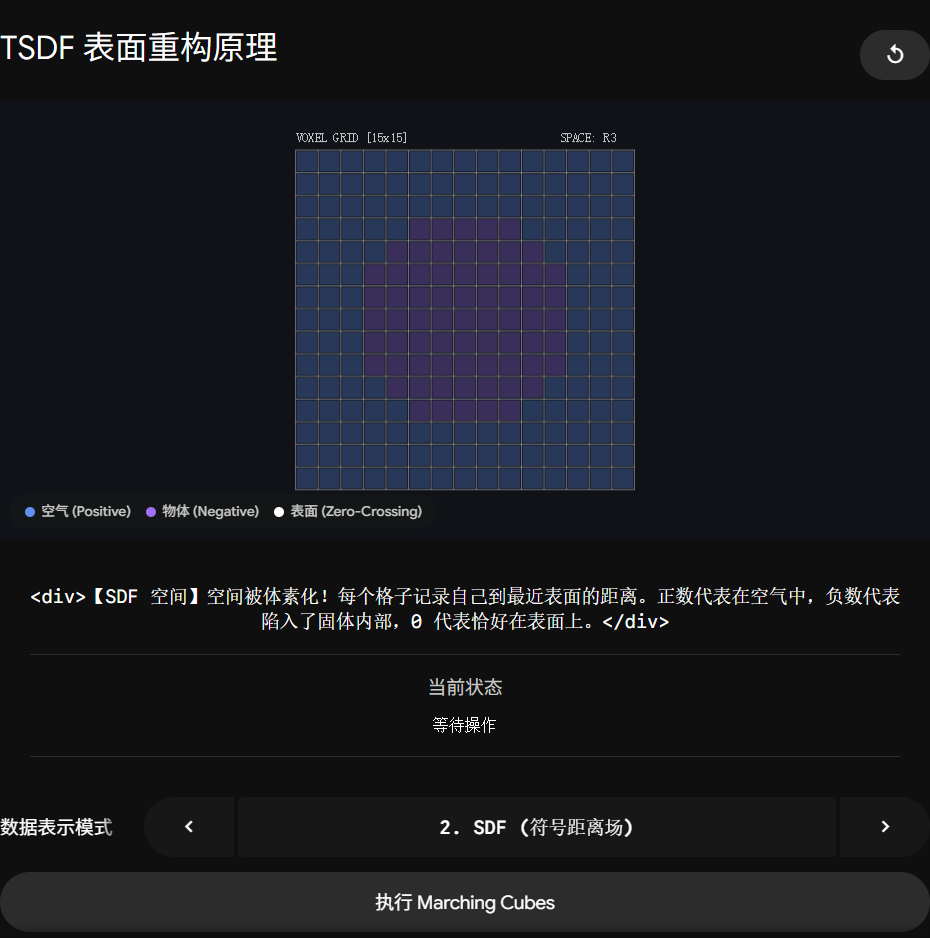

- TSDF 的降维打击： 正如你刚才在模拟器里看到的，TSDF 是有符号的（Signed）。正数（+）代表空气，负数（-）代表固体内部。 只要找到正负交界的地方（Zero-Crossing），再套用图形学里神级的 Marching Cubes（移动立方体） 算法，就能瞬间生成一个不漏水（Watertight）的三角面片网格（Mesh）。只有这种带体积的 Mesh，PhysX 引擎才能计算碰撞和摩擦力。
3. 截断优化（极致压榨显存）
- 痛点： 如果我们要用分辨率极高的体素（Voxel）把整个储物间的 3D 空间全切分出来存进内存，哪怕是 288GB 的 B300 显存也会瞬间 OOM（爆显存）。

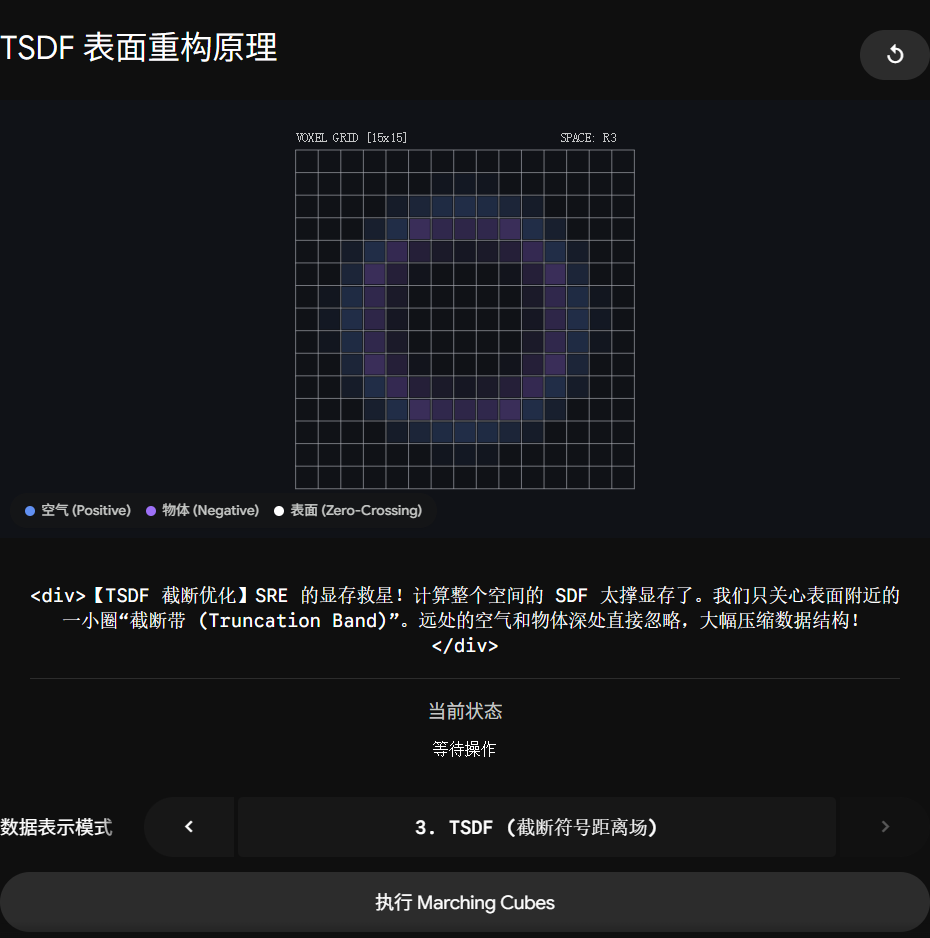

- TSDF 的降维打击： 这就是名字里 T（Truncated，截断） 的意义。我们只关心表面的那薄薄一层壳（比如距离表面正负 5 厘米的区间）。距离大于 5 厘米的空气，和深埋在墙壁内部半米深的墙砖，其 SDF 值全被“截断”抛弃。这种极其暴力的稀疏化（Sparsity）优化，让实时 3D 重建成为可能。
总结：你的数据管线闭环
现在，让我们把你拥有的技术栈完全串联起来：
- 你的奥比中光相机采集了
depth_head.csv（2.5D 深度图）。 - 你用
kalibr_parameters.yaml和head_hands_sixdof2.csv将这些深度图对齐到世界坐标系。 - 你写了一段 C++ 或 CUDA 代码，将这几十帧深度图源源不断地泵入一个 TSDF 空间中，融合去噪。
- 运行 Marching Cubes，提取出完美的挂锁 3D 模型。
- 将这个模型导出为 USD 格式。
- 扔进 Omniverse / Isaac Lab，开启域随机化，让你的强化学习（RL）算法在里面疯狂训练！
TSDF 就是横跨在“真实世界传感器噪声”与“虚拟宇宙物理引擎”之间的那座最重要的桥梁。
