Clos 架构

Clos 架构（Clos Architecture）是现代大规模智算中心、数据中心网络的绝对基石技术。从宏观上看，我们前文聊过的 Spine-Leaf（叶脊网络）拓扑，本质上就是 Clos 架构在现代两层网络演进中的一种特化体现。

为了彻底看透它的底层逻辑，我们可以从它的起源、数学本质以及如何解决万卡大模型集群通信瓶颈来详细拆解：

一、 核心起源：干掉“排队挂断”的数学奇迹

Clos 架构由贝尔实验室的科学家查尔斯·克洛斯（Charles Clos）在 1953 年提出。当时正值电话交换机时代，成千上万户电话要互相拨通，传统的电话交换机采用“单点全联接”，如果两个通话同时抢占同一个交叉点，后续的电话就会直接被挂断（发生阻塞）。

为了用最少的硬件成本实现全网互通且不发生堵车，Clos 提出了一个多级交换网络（Multi-stage Switching Network）的数学模型。

Clos 定义了一个标准的三层 Clos 架构，由输入层（Ingress）、中间层（Middle）和输出层（Egress）组成。为了保证这个网络是严格无阻塞（Strictly Non-blocking）的——即任意一个空闲的输入端想和任意一个空闲的输出端通话，总能在中间层找到一条可用的通路，而不需要断开现有的任何通话，Clos 推导出了一个冷酷的数学铁律：

$$m \ge 2n - 1$$

• $n$：代表输入层每个交换芯片管理的端口数量。

• $m$：代表中间层交换芯片的总数量。

只要中间层的芯片数量大于或等于输入端端口数的两倍减一，这个网络在数学结构上就是绝对无损、完全免疫死锁的。这套数学理论在 50 年后，完美契合了大模型万卡分布式训练对网络通信的极致严苛要求。

二、 现代演进：从三层 Clos 到两层 Spine-Leaf

传统的 Clos 架构是纵向三层的（如下图所示）：

Plaintext

 【 输入层 (Ingress) 】      【 中间层 (Middle) 】      【 输出层 (Egress) 】
   ┌───────────┐               ┌───────────┐               ┌───────────┐
   │ 交换芯片 A │ ───────────>  │ 交换芯片 X │  ───────────> │ 交换芯片 P │
   └───────────┘ \           / └───────────┘ \           / └───────────┘
                  \         /                 \         /
   ┌───────────┐   \       /   ┌───────────┐   \       /   ┌───────────┐
   │ 交换芯片 B │ ───\─X─/───>  │ 交换芯片 Y │  ───\─X─/───> │ 交换芯片 Q │
   └───────────┘    /     \    └───────────┘    /     \    └───────────┘
                   /       \                   /       \
                  /         \                 /         \

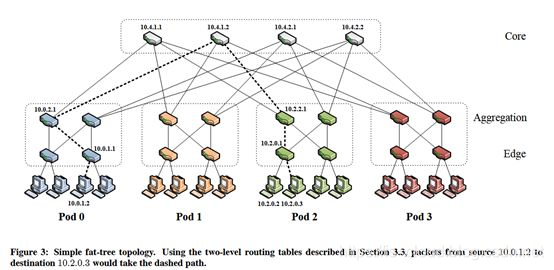

在现代数据中心建设中，因为服务器既是“输入端”又是“输出端”（既发送梯度也接收数据），工程师们把三层 Clos 架构进行了折叠与压缩（Folded Clos）：

1. 将输入层和输出层物理合并为同一种角色——Leaf 交换机（叶层）。

2. 将中间层特化为专门负责高速流转的核心中转站——Spine 交换机（脊层）。

这种折叠 Clos 架构，就是当今智算中心横向扩展（Scale-out）的核心骨架。

三、 为什么大模型与云原生调度死锁 Clos 架构？

大模型预训练或微调（如 16 卡、万卡分布式爆算）在全局梯度同步时会产生恐怖的流量突发，Clos 架构凭借三个物理红利成为了唯一的选型标准：

1. 物理层面的无阻塞路由与多路径供给

传统的树状网络只有一条主干大路，流量稍大就瘫痪。Clos 架构在 Leaf 与 Spine 之间交织出了极其致密的等价多路径（ECMP - Equal-Cost Multi-Path）。数据包从任意一台服务器出发，都有数十条完全等价、带宽相同的物理路径可以选择，为我们前文提到的 Solar-RDMA 协议进行“多路径逐包喷枪分发” 提供了完美且充沛的公路网资源。

2. 爆炸半径极低的高可用性

在 Clos 架构中，算力不再绑定在某一个特定核心交换机的生老病死上。由于采用了完全扁平化的多路径解耦，集群中任意一台 Spine 交换机发生物理损坏或端口掉线，底层的 Volcano 调度器和网络协议只会感知到可用总带宽略微下降，剩余的交换机矩阵会在微秒级自动分摊流量，大模型长周期训练绝不会因为单点网络故障而中断雪崩。

3. 极佳的弹性横向扩展（Scale-out）

当集群需要从 1000 卡扩容到 10000 卡时，在 Clos 架构下：

• 增加算力：直接在底层并排增加 Leaf 交换机和服务器挂载。

• 增加网络带宽：直接在顶层并排增加 Spine 交换机，并把每一根新增的光纤物理插满下方的 Leaf 交换机。

  整个算力中心的扩建就像搭乐高积木一样，不需要对既有的网络进行整体重构，这正是阿里云灵骏高性能网络（HPN）等智算底座能以万卡为单位进行算力规模化合拢的底层数学逻辑。
