在传统的 Web 运维中，一台服务器就是一块 CPU 插几根内存；但在大模型 AI Infra 的世界里，一台标准的大厂 AI 服务器（比如配备 8 张 NVIDIA H100 的节点，业界俗称 8-GPU Node）是一个造价高达两三百万人民币的精密怪物。
在这个怪物内部，数据以极其恐怖的速度流转。作为 SRE，如果你不知道哪条路是“高铁”，哪条路是“村道”，你根本无法解释为什么机器明明在跑，算力（MFU）却低得可怜。

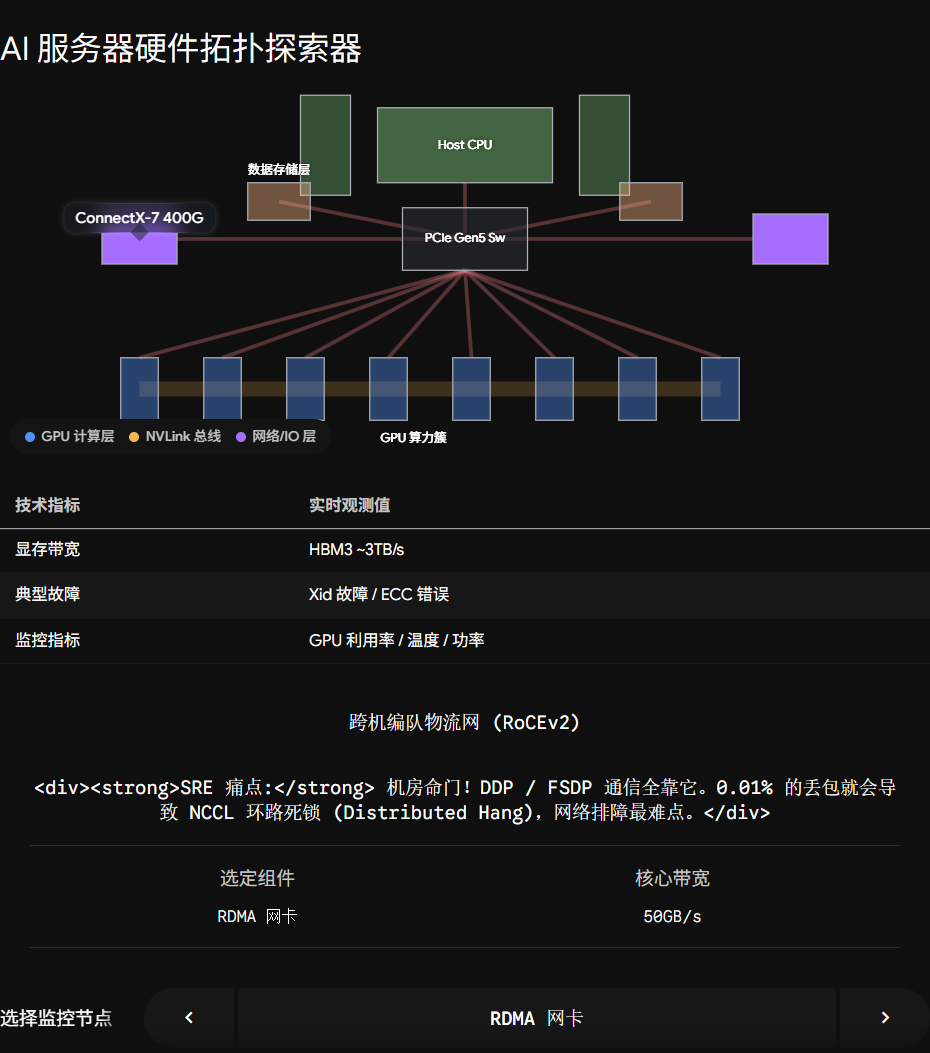

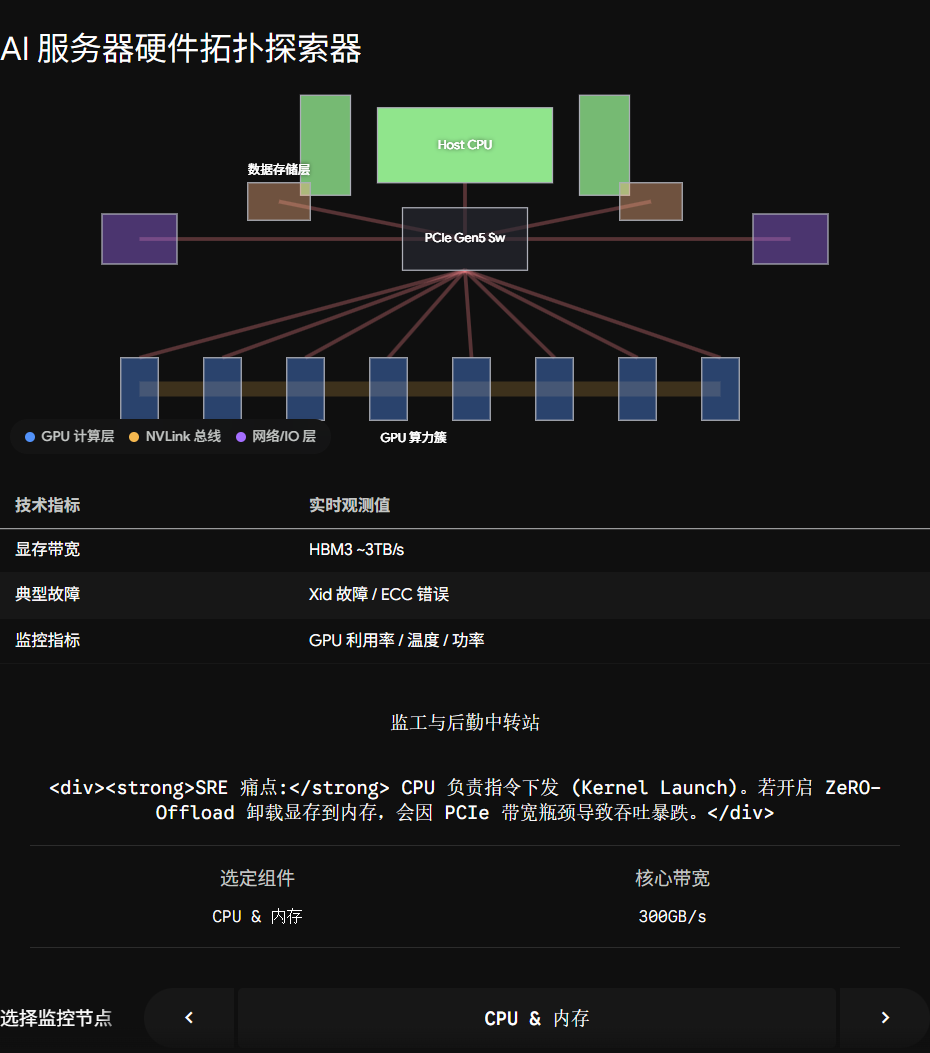

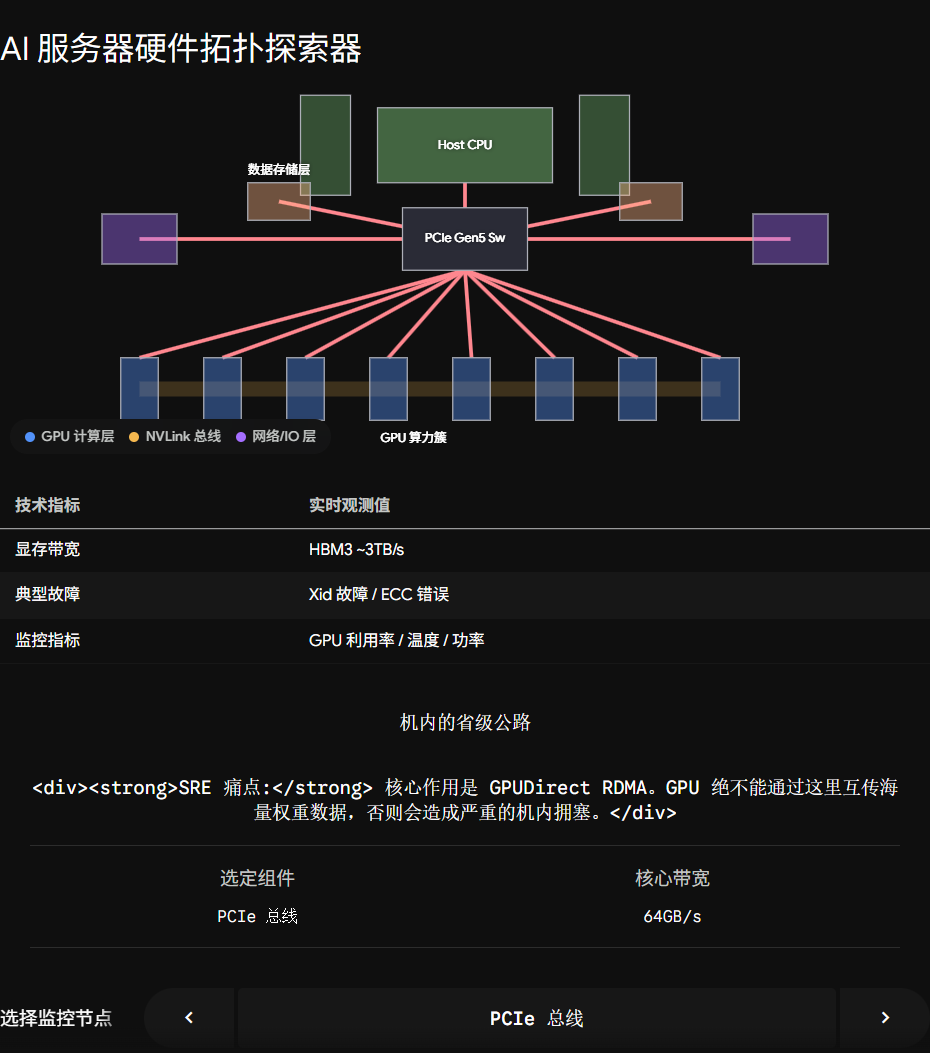

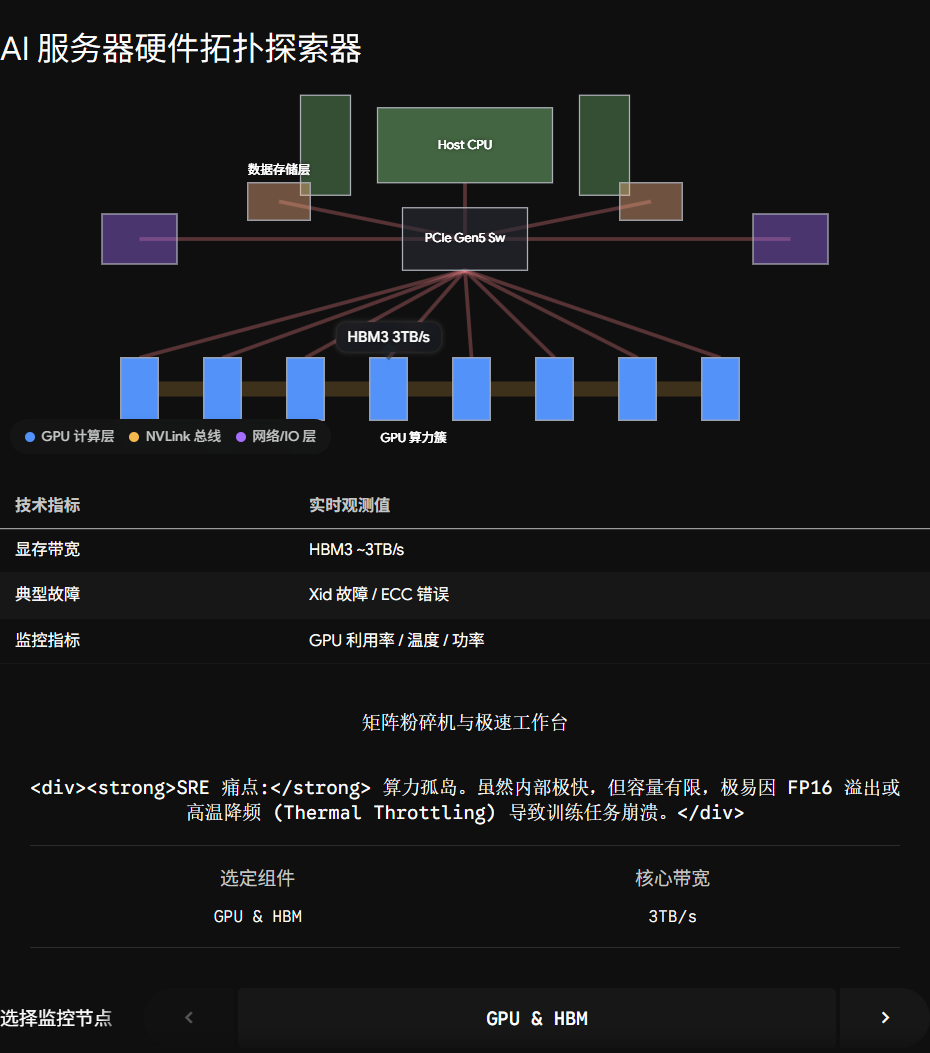

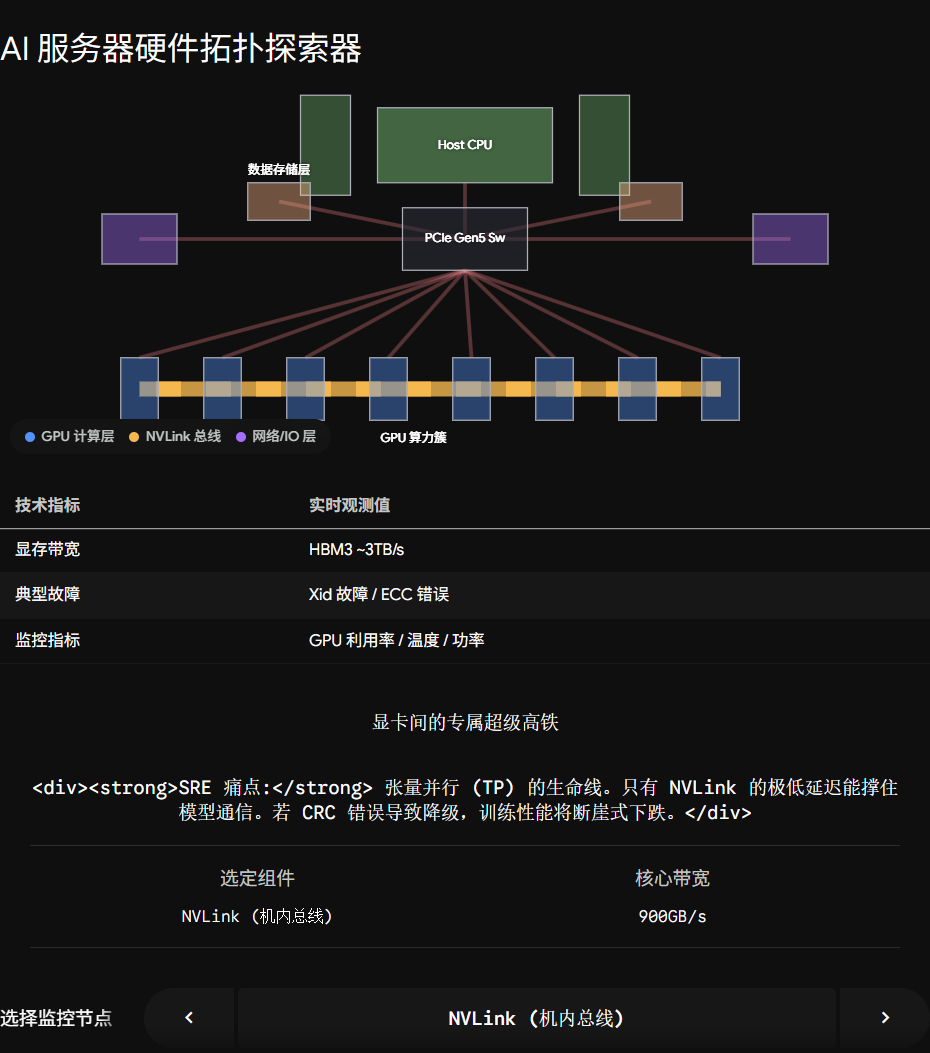

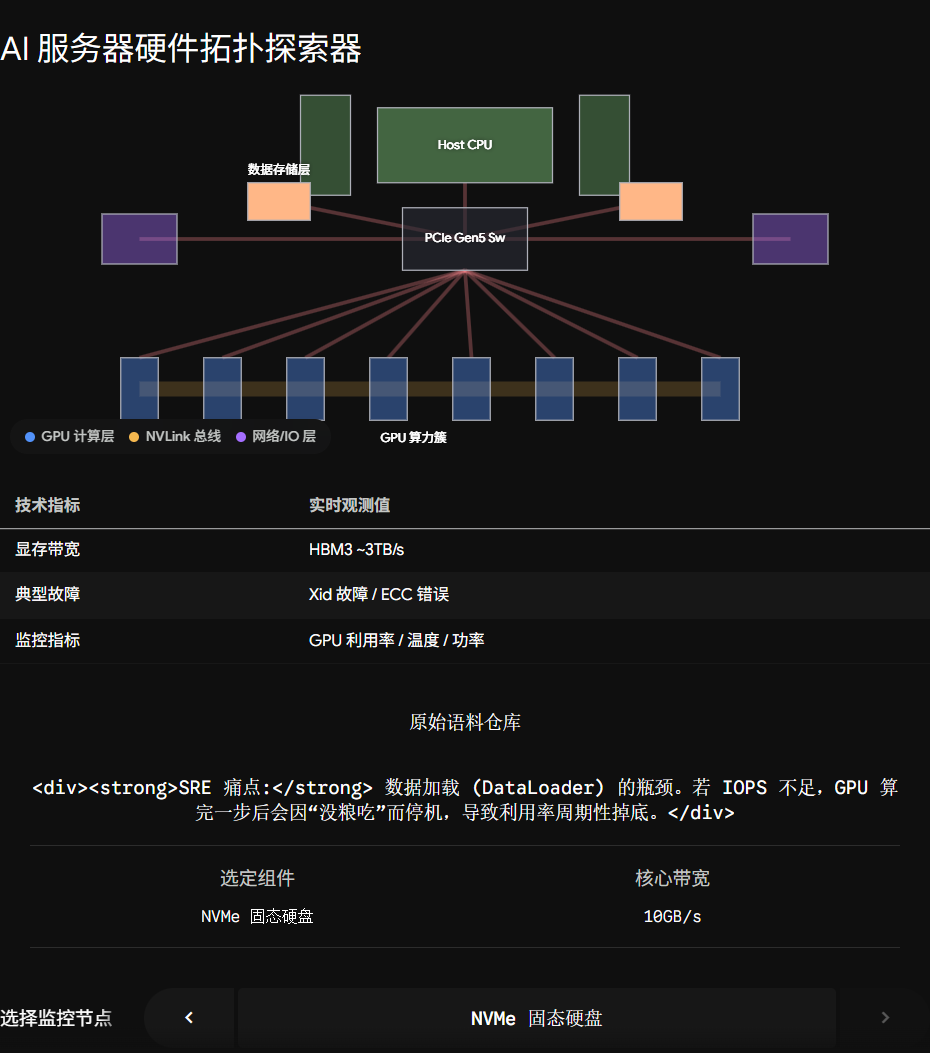

为了让你拥有透视这台“AI 超级物理工厂”的能力，我为你打造了这台“单机 8 卡 AI 服务器物理拓扑解剖仪”。你可以随意点击其中的硬件组件或总线管道，亲眼看看它们在整个模型训练流水线中扮演的角色、物理带宽极限，以及 SRE 每天都在盯着它们的哪些致命故障点：
-1.png)
-2.png)
-3.png)
-4.png)
-5.png)
-6.png)
SRE 必修课：打破“木桶效应”的硬件带宽鸿沟
体验完上面的拓扑图，你应该会发现一个令人窒息的物理现实——这台机器里的“贫富差距”太大了！
我们把带宽速度拉出来排个序，你就能深刻理解我们在上个阶段学的分布式软件策略，全都是被这些硬件逼出来的：
- **第一梯队 (GPU HBM 内部显存)：
3,000 GB/s**
极其疯狂的速度。只要数据在这个仓库里，Tensor Core 就能疯狂轰鸣。 - 第二梯队 (NVLink 显卡互联)：
900 GB/s****
这也是极快的速度。**这就是为什么张量并行（TP）必须锁死在单台机器内部的原因！** 因为 TP 需要把一个矩阵劈开给两张卡算，中间要交换海量的切片，哪怕切到机外网络去，这 900GB/s 的缺口也能把训练瞬间憋死。 - 第三梯队 (PCIe 5.0 与 RDMA 网卡)：
50 GB/s ~ 64 GB/s****
断崖式下跌！网卡的速度连机内 NVLink 的十分之一都不到。**这就是为什么我们要在跨机通信时，拼命使用 FSDP2 的“异步预取（Overlap）”把通信时间藏在计算里。** 因为网卡实在太慢了，如果不藏，GPU 绝大部分时间都在等这可怜的 50GB/s 细管子滋水。
硬件黑科技：GPUDirect 绕开“中间商赚差价”
仔细看拓扑图里的 CPU。在传统的服务器里，网卡收到了数据，必须先写到 CPU 的内存里，然后 CPU 再通过 PCIe 拷贝给 GPU。这对于 400G 的高速网卡来说，CPU 根本忙不过来，延迟极高。
现代 AI Infra 的救命稻草叫 GPUDirect (RDMA/Storage)：
它允许集群里的 GPU，直接通过 PCIe 总线去读写自家机器上的网卡（乃至其他机器上的 GPU 内存），或者直接去读写 NVMe 固态硬盘里的文本数据集。整个过程彻底绕开 CPU 内存，完全没有“中间商赚差价”。
这就是真正的软硬结合之美！当你懂得了这段硬件鸿沟，你就明白了为什么一台好好的机器，仅仅插错了一个网卡的 PCIe 插槽（比如插到了离另一颗 CPU 近的地方，跨了 NUMA 节点），就会导致上层 PyTorch 训练速度暴跌 30%。
在你目前搭建过的服务（比如写博客、搞 SpringBoot、甚至跑本地小模型）中，你有感觉到过哪个硬件（是磁盘慢、内存不够还是 CPU 满载）成为过你系统的明显瓶颈吗？
