Ethernetchannel-以太通道
多条线路负载均衡，带宽提高
容错，当一条线路失效时，其他线路通信，不会丢包
一、 什么是以太网通道 (Ethernet Channel)？
以太网通道（也叫链路聚合、Port Channel 或 LACP）是将多条物理链路逻辑上捆绑成一条的技术。
为什么要用它？
- 增加带宽：如果你把 4 根 1Gbps 的网线捆绑，逻辑上你就拥有了一个 4Gbps 的大通道。
- 冗余备份：其中一根线断了，流量会自动切换到剩下的线上，网络不会中断。
- 防止环路：生成树协议（STP）会将它看作一条线，从而避免因为多条连线导致的广播风暴。
三层交换
简单来说，三层交换（Layer 3 Switching） 是一种结合了“交换机”的极速和“路由器”的智能的技术。
如果把网络比作交通系统：
- 二层交换机：就像一个“立交桥”，它只负责在同一个城市（同一个网段/VLAN）内部导流，靠看车牌（MAC地址）转发。
- 三层交换机：不仅能做立交桥，还内置了一个“导航中心”。它能识别目的地城市（IP地址），让不同城市（不同网段/VLAN）之间的车辆直接通行。
一、 核心逻辑：从“硬件”到“路由”
三层交换的核心在于：硬件转发路由数据。
1. 传统路由器 vs 三层交换机
-
传统路由器：靠软件处理，每一个数据包都要拆开、检查、重新封装，速度相对较慢（类似于人工收费站）。
-
三层交换机：采用 ASIC（专用集成电路） 芯片。它遵循 “一次路由，多次交换” 的原则。
-
第一个包由 CPU 算出路径；
-
后续的所有包直接由硬件芯片在二层高速转发。
二、 三层交换解决了什么问题？
在没有三层交换机之前，不同 VLAN（虚拟局域网）之间通讯必须经过路由器，这被称为 “单臂路由”。
-
瓶颈问题：所有流量都挤在路由器的一根线上，容易造成交通堵塞。
-
三层交换的优势：
-
低延迟：直接在交换机内部背板带宽上转发。
-
高扩展性：可以轻松带动成百上千台设备跨网段通信。
-
简化拓扑：不再需要额外的路由器来连接内部 VLAN。
三、 两个核心组件
理解三层交换，必须理解这两个“虚拟”概念：
1. SVI (Switch Virtual Interface)
这是三层交换机的“灵魂”。在交换机内部，你可以为每个 VLAN 创建一个虚拟接口，并给它配上 IP 地址。这个 IP 就是该 VLAN 下所有电脑的 “默认网关”。
2. 路由表 (Routing Table)
虽然它是交换机，但它维护着一张路由表。它可以运行静态路由，也可以运行动态路由协议（如 OSPF、BGP），实现与外界（比如互联网防火墙）的对接。
四、 应用场景：它放在哪？
在企业网络架构中，三层交换机通常处于 “核心层” 或 “汇聚层”。
- 核心层：负责海量数据的高速交换，连接服务器集群和外网出口。
- 汇聚层：负责把不同楼层、不同部门的二层交换机汇总起来，并在这里做 VLAN 间的路由和访问控制（ACL）。
总结
三层交换 = 二层交换机（物理连接） + 路由器（逻辑转发）。
它用硬件的速度解决了 IP 路由的问题。
配置一个三层交换
1，配置机器两台pc两台switch，一台三层交换机

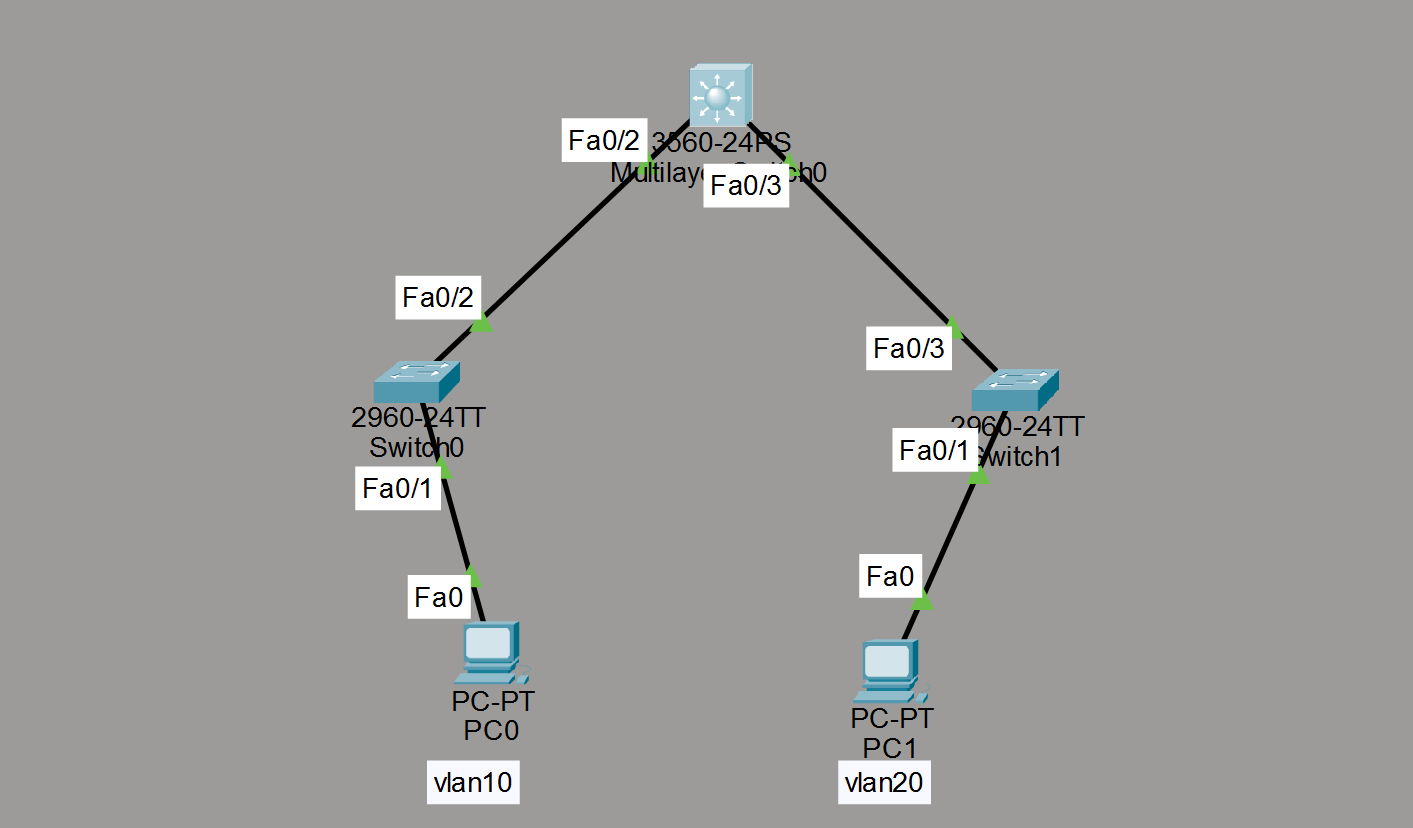

2，连线如图
3，配置线路连接模式pc和交换机之间access，交换机和三层交换机之间trunk
4，划分网段vlan10和vlan20三个交换机都需要划分网段，修改交换机和pc之间接口的vlan

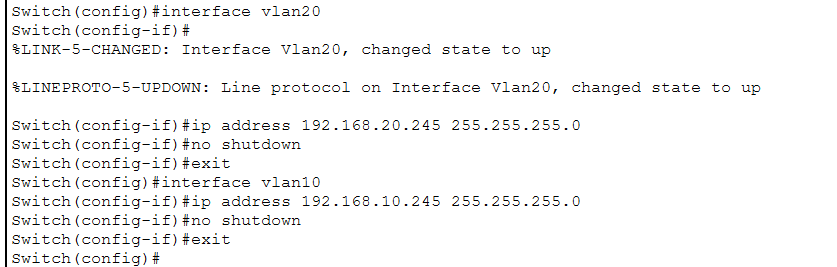

5，配置vlan的ip（命令行）

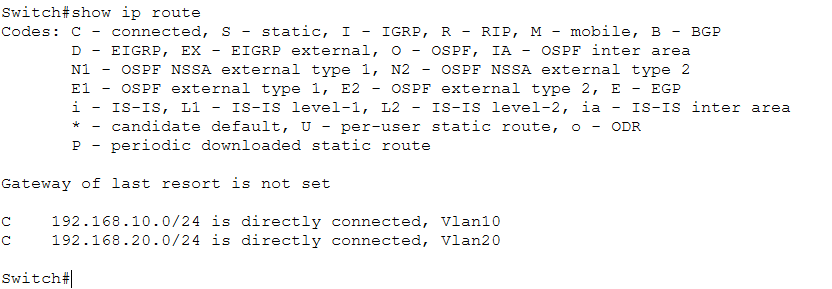

6，查看路由表
show ip route （在switch#下操作）

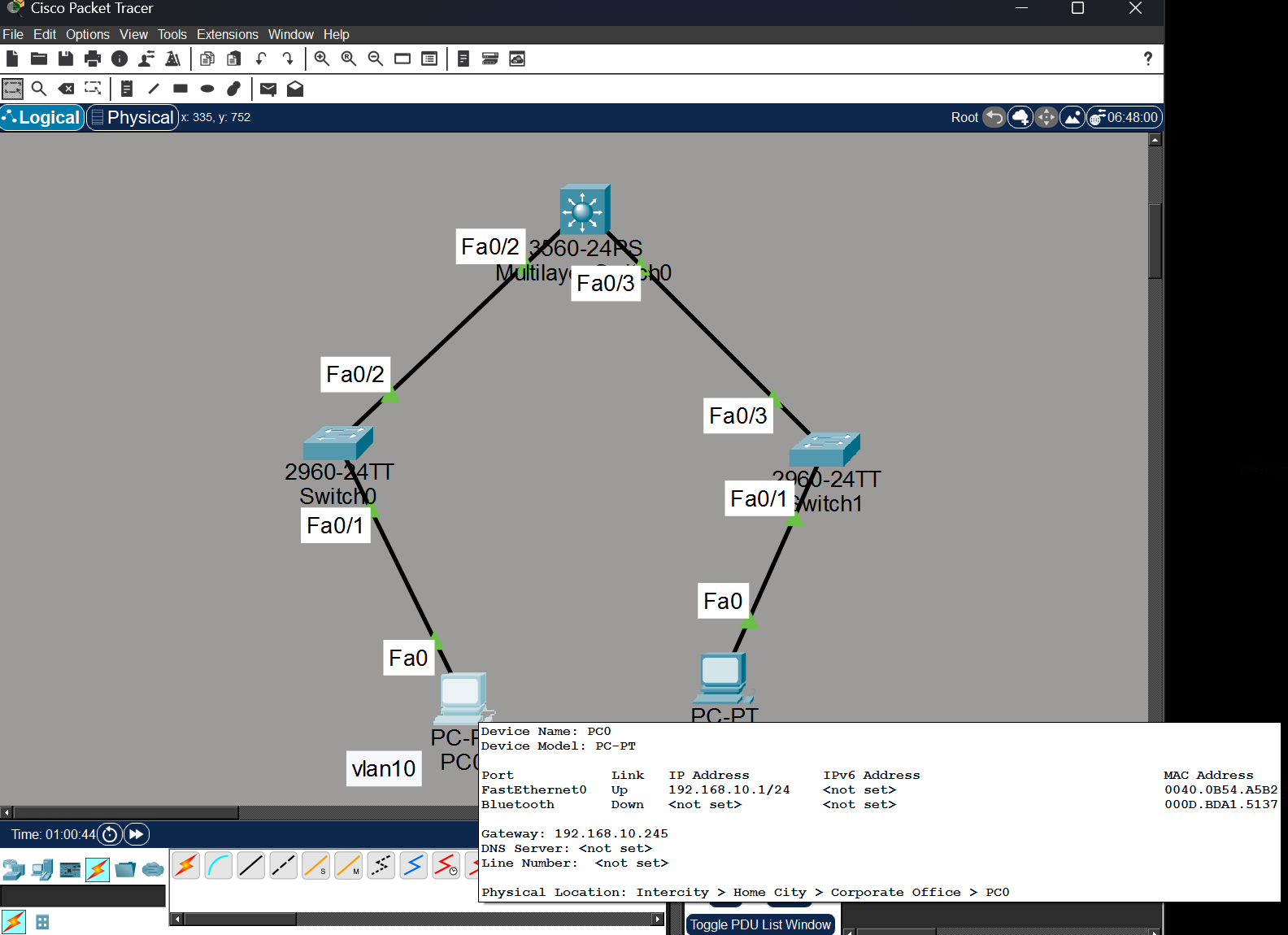

每台pc都需要自己配置ip和gateway

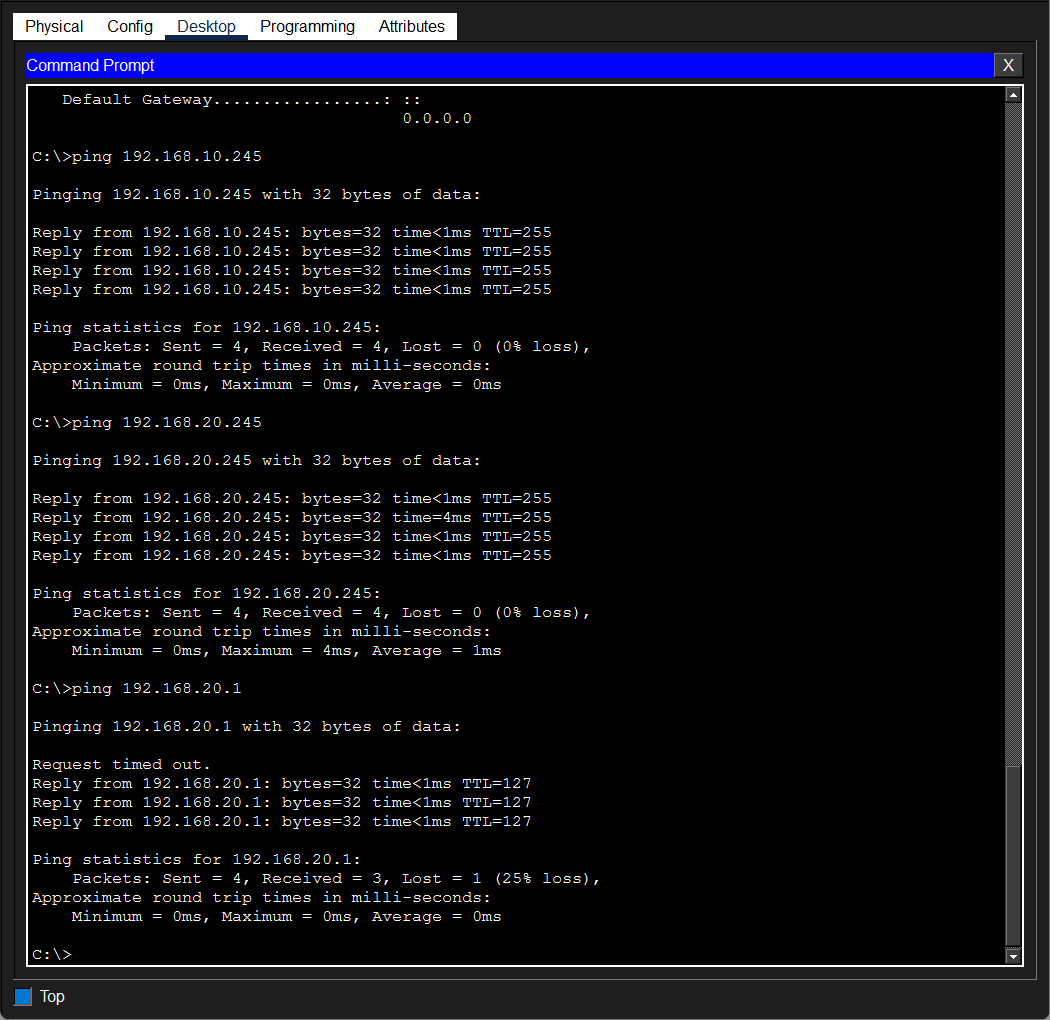

7.在vlan10的pc下ping一下vlan20的网关和主机
在三层交换机上配置路由

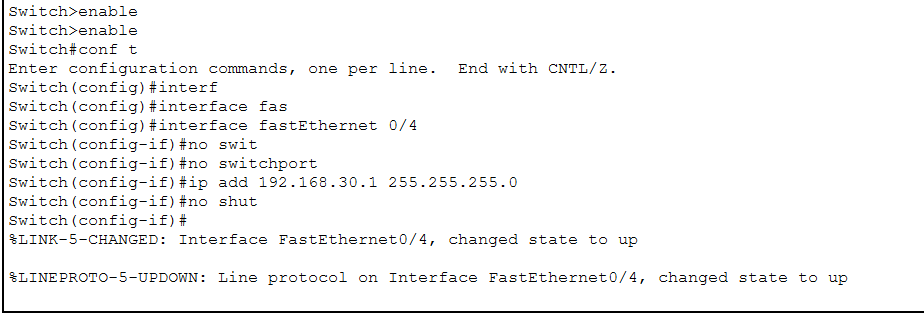

配置物理三层接口 (Routed Port)
有时候，你需要交换机的某个物理端口像路由器接口一样直接配 IP（不属于任何 VLAN）。
配置步骤：
- 进入物理接口。
- 使用
no switchport命令关闭该接口的交换属性（使其从二层变三层）。 - 配置 IP 地址。
Switch(config)# interface f0/1
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.1.1.1 255.255.255.0
Switch(config-if)# no shutdown验证路由配置
配置完后，一定要通过以下命令确认路由是否生效：
-
**show ip route**：查看路由表。 -
C代表直连（你配的 SVI 会显示为 C）。 -
S代表静态路由。 -
**ping [目的IP]**：测试连通性。
在三层交换机上操作
同时要将路由器的接口调成on
