OSI 7层模型 /Tcp-ip协议
在计算机网络的世界里，为了让不同厂家、不同系统的设备能互相沟通，人们制定了“分层”的标准。最著名的就是理论上的 OSI 七层模型和实际应用的 TCP/IP 四层（或五层）模型。
1. OSI 七层参考模型 (理论标杆)
OSI（Open System Interconnection）由国际标准化组织定义，它将网络通信细分为 7 层，每一层都有明确的职责。
| 层级 | 名称 | 核心功能 | 形象比喻 |
|---|---|---|---|
| 7 | 应用层 | 用户接口，处理特定应用细节。 | 写信的内容 (HTTP/FTP) |
| 6 | 表示层 | 数据格式化、加密、压缩。 | 翻译成对方懂的语言 |
| 5 | 会话层 | 建立、管理和终止会话。 | 确认对方是否在线 |
| 4 | 传输层 | 端到端的数据传输、流量控制、纠错。 | 选择平邮还是挂号信 (TCP/UDP) |
| 3 | 网络层 | 逻辑寻址，选择路由路径。 | 在信封上写地址 (IP) |
| 2 | 数据链路层 | 物理地址寻址，错误检测。 | 封装成信封，交给邮局 (MAC) |
| 1 | 物理层 | 物理介质上的比特流传输。 | 运输信件的汽车、飞机 |
2. TCP/IP 协议栈 (事实标准)
虽然 OSI 模型很完美，但它太复杂了。在实际互联网中，我们使用的是 TCP/IP 模型。它更简洁，将 OSI 的上三层合并，下两层有时也合并。
常见的五层结构：
| 层级 | 层名称 | 数据单位 | 核心功能 | 典型协议 |
|---|---|---|---|---|
| 5 | 应用层 (Application) | 消息 (Message) | 直接为应用进程提供服务，定义数据格式。 | HTTP (网页), DNS (域名), FTP (文件), MQTT (物联网) |
| 4 | 传输层 (Transport) | 段 (Segment) / 数据报 (Datagram) | 提供端到端的通信控制，负责数据的可靠性或速度。 | TCP (可靠传输), UDP (快速传输) |
| 3 | 网络层 (Internet) | 包 (Packet) | 负责将数据包从源主机发送到目标主机（寻址和路由）。 | IP (IPv4/IPv6), ICMP (Ping命令), ARP (地址解析) |
| 2 | 数据链路层 (Data Link) | 帧 (Frame) | 在相邻节点（如电脑与路由器）间建立逻辑连接，错误检测。 | Ethernet (以太网), Wi-Fi (802.11), PPP |
| 1 | 物理层 (Physical) | 比特 (Bit) | 定义物理媒介（网线、光纤）的机械和电气特性。 | RJ45 (网线接口), 光纤, 中继器 |

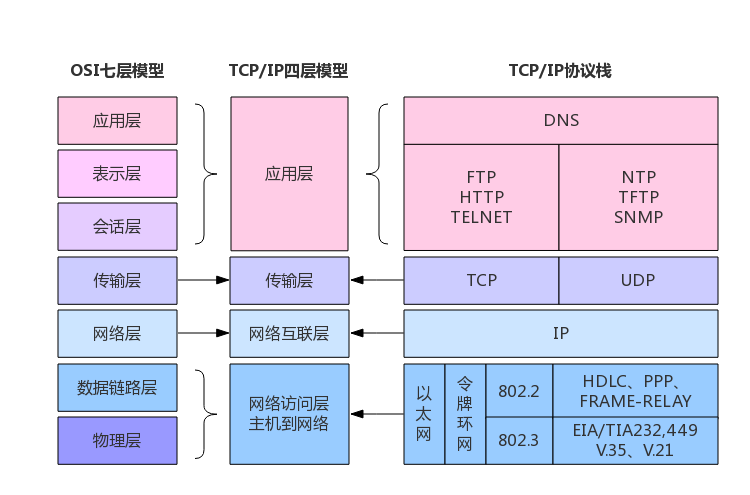

tcp/ip协议簇
3. 核心差异：为什么我们要学两个？
- OSI 是法律上的标准（De jure standard）：它非常严谨，适合教学和排查故障（比如常说的“排查一下是不是物理层断了”）。
- TCP/IP 是事实上的标准（De facto standard）：它是互联网成功的基石，实用性极强。

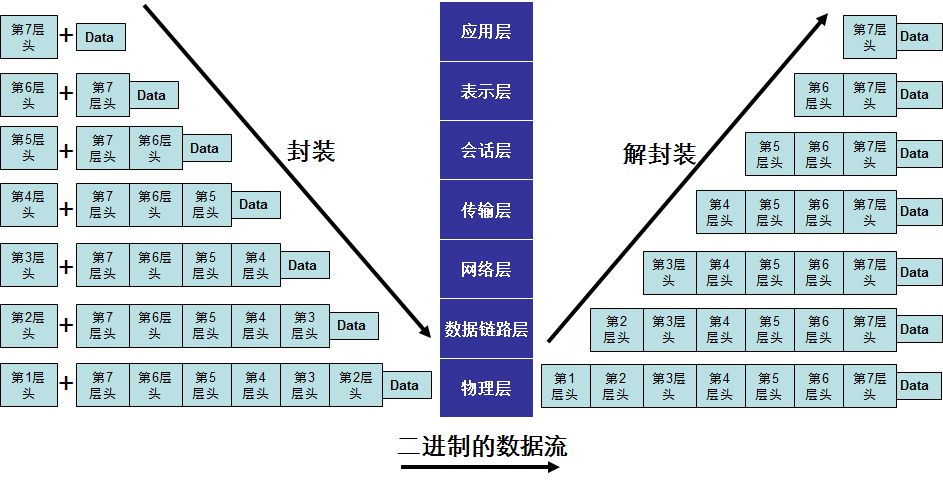

4. 数据在模型中的流动：封装与解封装
这是理解分层模型最关键的一环。
- 封装 (Encapsulation)：当你发一条消息，数据从高层向底层流动。每经过一层，就会套上一个该层的“头部”（Header），就像给礼物一层层包上包装纸。
- 解封装 (Decapsulation)：接收方收到后，从物理层往应用层拆包，每一层读取并去掉自己的头部，最后露出最里面的数据。
5. 总结：如何快速记忆？
你可以记住这个顺口溜（从下往上）：
物、链、网、传、会、表、应。
- 物理层：看得到、摸得着的。
- 链路层：局域网内的“小圈子”通信。
- 网络层：跨网络的“远程”导航。
- 传输层：确保数据“完整、有序”地到达。
- 应用层：你看到的、用的各种功能。
数据封装
数据封装（Data Encapsulation） 是计算机网络通信中的核心逻辑。它就像寄快递时“层层装箱”的过程：每一层协议都会在原始数据的基础上加上自己的控制信息（报头 Header），从而确保数据能准确、安全地送达。
1. 封装的全过程 (以 TCP/IP 五层模型为例)
当你在电脑上发出一行文字时，数据会自上而下经历以下过程：
| 步骤 | 层级 | 动作：加上“信封” | 封装后的名称 | 核心附加信息 |
|---|---|---|---|---|
| 1 | 应用层 | 原始数据格式化 | 数据 (Data) | 用户真实内容（如：HTTP 请求头） |
| 2 | 传输层 | 加上 TCP/UDP 头 | 段 (Segment) | 源端口、目的端口（决定交给哪个程序） |
| 3 | 网络层 | 加上 IP 头 | 包 (Packet) | 源IP、目的IP（决定发给哪台电脑） |
| 4 | 数据链路层 | 加上 MAC 头和尾 | 帧 (Frame) | 源MAC、目的MAC（决定走哪个网口） |
| 5 | 物理层 | 转换成电/光信号 | 比特 (Bit) | 纯粹的 0<br>和 1<br>二进制流 |
2. 为什么要层层加头？（形象比喻）
想象你要给远方的朋友寄一个乐高积木模型：
- 应用层：你把模型拼好（原始数据）。
- 传输层（加内层包装）：你把模型拆成几块，贴上标签“1号块”、“2号块”，并写上“丢了请联系我”（TCP 序列号与可靠性）。
- 网络层（写快递单）：你在纸箱外写上收件人家庭住址和你的地址（IP 地址）。
- 数据链路层（装入运输车）：快递员把箱子放进货车，货车上写着“去往xx分拣中心”（MAC 地址，负责局部跳转）。
- 物理层（上路）：货车在公路上跑（物理传输）。
3. 解封装 (Decapsulation)：对方收到后干什么？
当对方收到数据后，会进行完全相反的操作：层层拆箱。
- 物理层收到信号变回比特流。
- 链路层拆开 MAC 头，发现是给自己的，传给上一层。
- 网络层拆开 IP 头，确认目标 IP 正确，传给上一层。
- 传输层拆开 TCP 头，根据端口号（如 5000）把数据塞给对应的程序（如你的 Flask 后端）。
- 应用层最终显示出那行文字。
4. 关键术语：PDU
在网络专业术语中，每一层封装好的数据统称为 PDU（协议数据单元）。
- 四层 PDU 是 Segment。
- 三层 PDU 是 Packet。
- 二层 PDU 是 Frame。
总结
封装是为了让复杂的网络环境知道：这包东西是谁发的？发给谁？丢了怎么办？该交给哪个软件处理？
你想看看一个真实的 IP 包头或者 TCP 包头里具体长什么样吗？我们可以拆开一个“快递单”看看里面的细节。
