OSPF (Open Shortest Path First，开放最短路径优先) 是目前企业网和园区网中使用最广泛的链路状态路由协议。
如果把 RIP 比作“听信邻居传言”的向导，那么 OSPF 就是一个“手握全城高清地图”的导航系统。
1. OSPF 的核心工作原理：五个步骤
OSPF 的运行过程可以概括为从“打招呼”到“画地图”再到“算路径”的过程：
第一步：建立邻居关系 (Hello 机制)
路由器启动后，会向各个接口发送 Hello 报文。如果对面的路由器也跑了 OSPF 且参数匹配，两者就成了“邻居”。
邻居选举
在 OSPF 协议中，邻居关系的建立与特定角色（DR/BDR）的选举是确保网络稳定和减少冗余信息的关键机制。
1. 邻居建立的五个关键阶段
当两台路由器物理连接并启动 OSPF 后，会经历以下状态转变：
- Down: 初始状态。
- Init: 收到邻居的 Hello 包，但包中没有自己的 Router ID。
- 2-Way: 双方都在彼此的 Hello 包中看到了对方，邻居关系正式建立。
- ExStart/Exchange: 协商主从关系，交换 LSDB 的摘要信息（DBD）。
- Loading/Full: 请求详细 LSA 并更新，最终达到 全毗邻（Full Adjacency） 状态。
2. DR 与 BDR 的选举 (核心逻辑)
在多路访问网络（如以太网）中，为了防止路由器之间两两建立关系导致 LSA 泛洪（n(n-1)/2 条链路），OSPF 会选出“班长”和“副班长”。
- DR (Designated Router): 指定路由器，负责收集和分发所有的链路状态信息。
- BDR (Backup DR): 备用指定路由器，当 DR 故障时立即接管。
- DRothers: 普通成员，只与 DR 和 BDR 建立 Full 关系。
选举规则（按顺序匹配）：
- 接口优先级 (Priority): 范围 0-255，默认为 1。数值越大越优先。若设为 0，则永久弃权（不参加选举）。
- Router ID (RID): 如果优先级相同，则比较 RID。数值大的胜出。
- RID 来源：手动配置 > Loopback 接口 IP 最大者 > 物理接口 IP 最大者。
注意：不抢占原则
OSPF 选举具有“非抢占性”。如果网络中已经存在 DR，即便新加入一台优先级更高的路由器，也不会触发重新选举，除非当前的 DR/BDR 重启或失效。
3. 不同网络类型的影响
并不是所有场景都需要选举：
| 网络类型 | 典型场景 | 是否选举 DR/BDR |
|---|---|---|
| P2P (点到点) | 串行链路/光纤直连 | 不选举（直接建立 Full 关系） |
| Broadcast (广播) | 以太网/交换机连接 | 必须选举 |
| NBMA | 帧中继 (较罕见) | 必须选举 |
第二步：同步链路状态 (LSA 泛洪)
这是 OSPF 最关键的一步。路由器不再发送整个路由表，而是发送 LSA (Link State Advertisement)。LSA 包含了：
- 我是谁？
- 我连接了哪些网段？
- 链路的带宽（开销）是多少？
这些 LSA 会像水波纹一样传遍整个网络，确保每台路由器收到的 LSA 都是一模一样的。
第三步：构建拓扑数据库 (LSDB)
每台路由器都会把收集到的所有 LSA 存入自己的 LSDB (链路状态数据库)。此时，每台路由器脑子里都有一张完整的、一致的全网地图。
第四步：计算最短路径 (SPF 算法)
路由器以自己为根节点，利用 Dijkstra 算法（也叫 SPF 算法）对 LSDB 进行计算。它会避开拥堵或断开的路径，计算出到达每个网段的最短、开销最小的路径。
第五步：生成路由表
计算结果被填入路由表。当数据包进入路由器时，路由器直接查表转发。
2. OSPF 的“开销” (Cost) 是如何计算的？
OSPF 不看跳数，它看的是带宽。带宽越高，开销越小，路径就越优。
Cost = Reference Bandwidth (默认 100Mbps)/Interface Bandwidth
- 100Mbps 链路：Cost = 1
- 10Mbps 链路：Cost = 10
- 10Gbps 链路：Cost = 1 (通常需要手动调整参考带宽，否则无法区分高速链路)

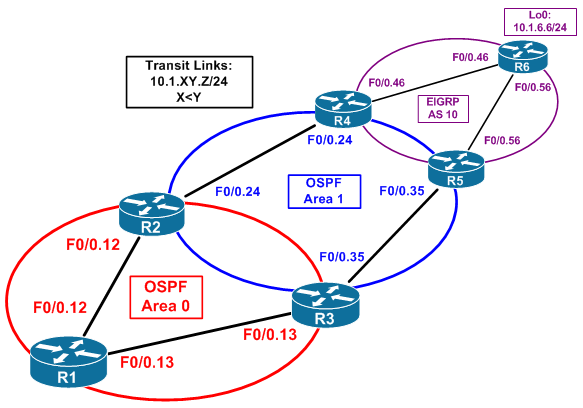

3. OSPF 的层级结构：区域 (Area)
为了防止网络太大导致 LSA 太多、计算量过载，OSPF 引入了区域化管理：
- Area 0 (骨干区域)： 所有其他区域必须连接到 Area 0。
- 非骨干区域： 负责局部的数据转发。
- ABR (区域边界路由器)： 连接 Area 0 和其他区域的“关卡”，负责汇总路由信息，减少跨区域的流量负担。
4. OSPF 的优缺点
| 优点 | 缺点 |
|---|---|
| 无环路： SPF 算法从物理上保证了路径不会绕圈。 | 资源消耗高： 维护地图和运行算法需要较多 CPU 和内存。 |
| 收敛快： 链路一断，秒级感知并重新计算。 | 配置复杂： 相比 RIP，区域划分和参数调优需要更多技术背景。 |
| 支持大规模： 划分区域后可以支撑成千上万个节点。 |
