rip实验

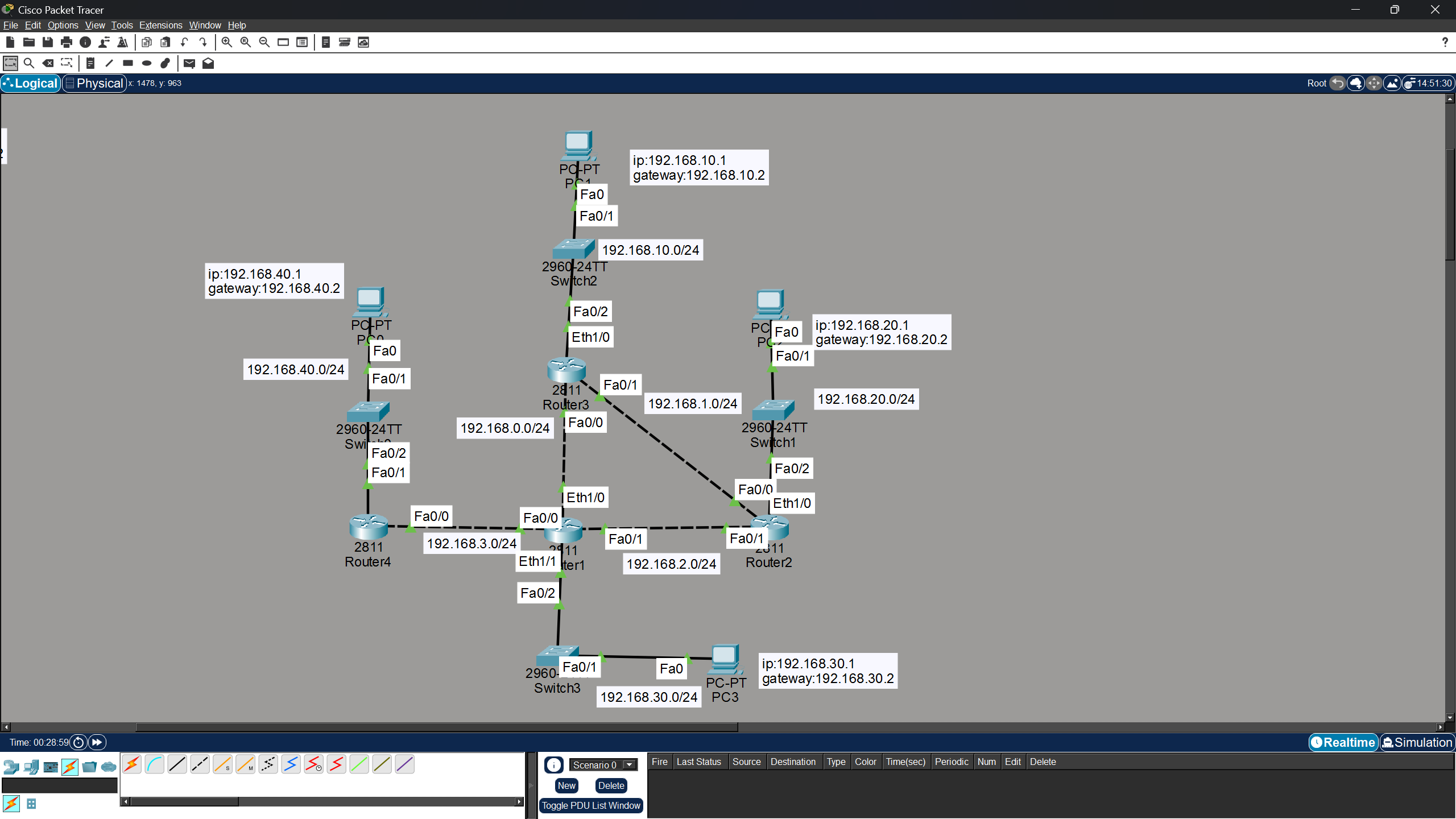

网络拓扑图


rip配置

1.配置好pc机的ip地址

2.配置好路由器的各个接口的ip地址

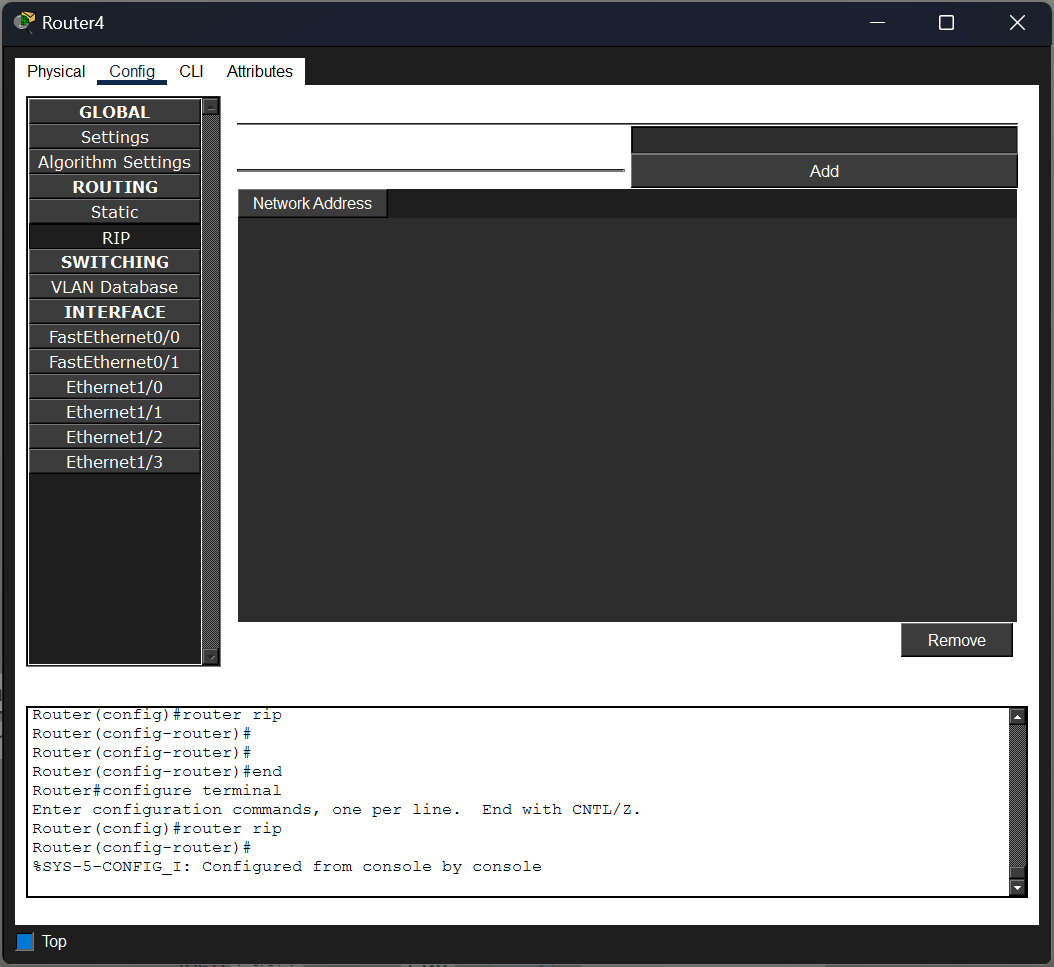

3.启用rip v2进程（每台路由器都需要操作）


启用版本

Router(config)#router rip
Router(config-router)#version 2

关闭rip v2路由自动汇总

Router(config-router)#no auto-summary

配置网段

Router(config-router)#network 192.168.3.0
Router(config-router)#network 192.168.40.0

4.宣告直连网络

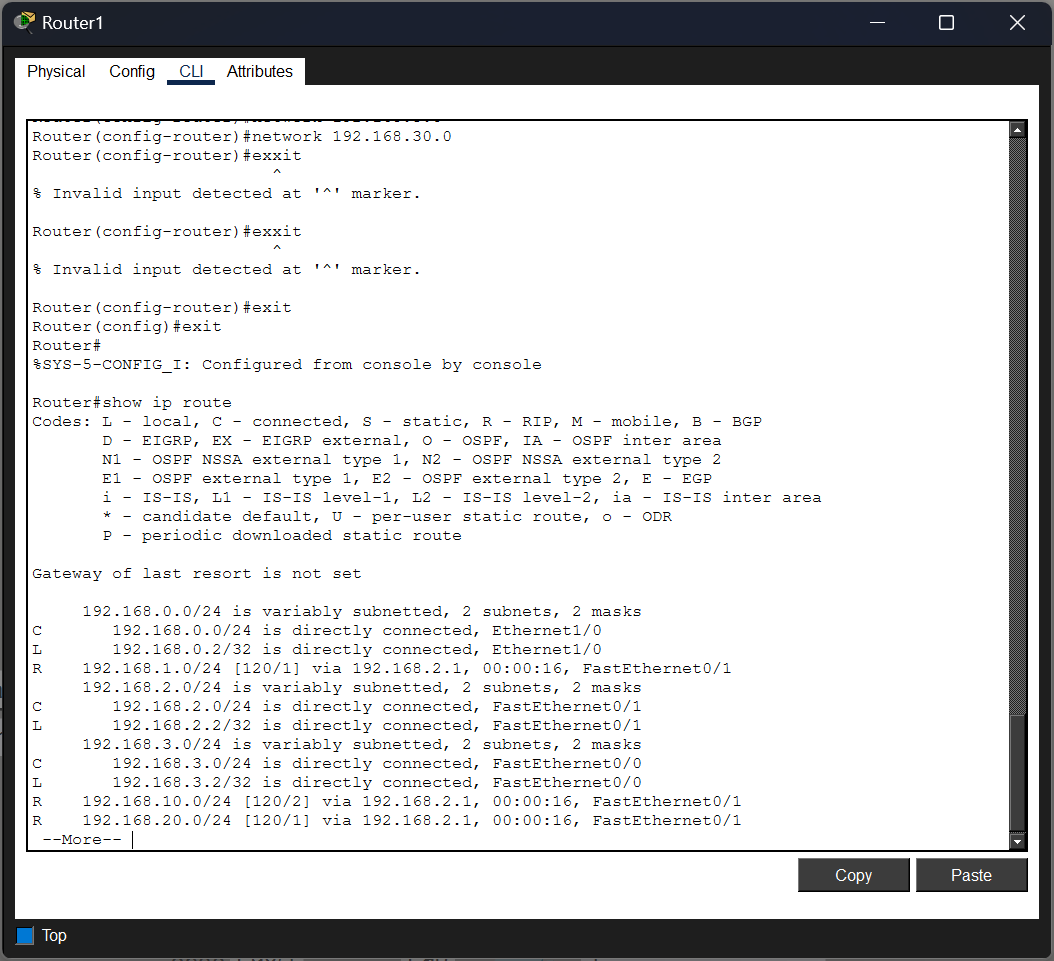

5.查看动态路由的学习效果


6.各个pc机ping测试网络是否通畅
